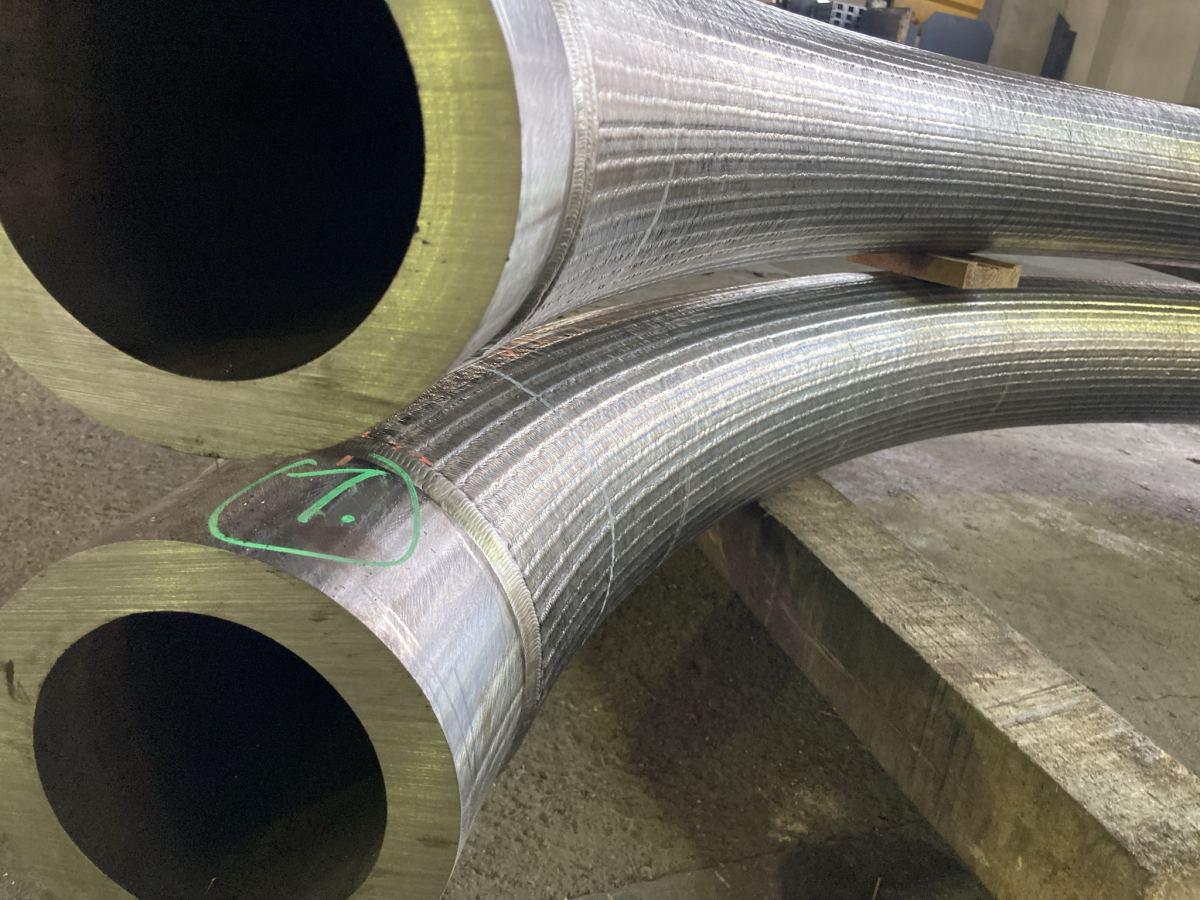

Minimális hajlítási sugár csőalkatrészeknél - Mitől függ a biztonságos érték?
Első ránézésre ez geometriai döntésnek tűnhet: el kell férnie a csőnek az adott helyen, követnie kell a berendezés, szerkezet vagy csővezeték nyomvonalát, és illeszkednie kell a többi alkatrészhez. A minimális hajlítási sugár azonban nem csupán rajzi méret. Műszaki határérték is, amely közvetlenül befolyásolja a cső alakváltozását, falvastagságát, keresztmetszetét, szilárdságát és hosszú távú üzembiztonságát.
Minél kisebb sugarú ívre hajlítunk egy csövet, annál nagyobb terhelést kap az anyag. A külső íven nyúlás és falvékonyodás, a belső íven összenyomódás és ráncosodási hajlam jelentkezik, a keresztmetszet pedig oválosodhat. Egy bizonyos pontig ezek a jelenségek kezelhetők és tűrésen belül tarthatók. Ha viszont a hajlítási sugár túl kicsi az adott csőhöz, anyaghoz és technológiához képest, a cső megrepedhet, túlzottan elvékonyodhat, belapulhat vagy elveszítheti a tervezett funkcióját.
A biztonságos minimális hajlítási sugár tehát nem egyetlen általános szám. Függ a cső külső átmérőjétől, falvastagságától, anyagminőségétől, a hajlítási technológiától, a szerszámozástól, a hajlítási szögtől, a tűrésektől és attól is, hogy a cső milyen környezetben fog működni. Más érték lehet elfogadható egy dekoratív korlátelemnél, egy gépvázcsőnél, egy kipufogó-alkatrésznél, egy nyomástartó csővezetéknél vagy egy indukciósan hajlított ipari csőívnél.
Mit jelent a minimális hajlítási sugár?
A minimális hajlítási sugár azt a legkisebb ívsugarat jelenti, amelyre az adott csövet még elfogadható minőségromlás nélkül meg lehet hajlítani. A gyakorlatban ez azt jelenti, hogy a hajlítás után a cső nem reped meg, nem ráncosodik túlzottan, nem oválosodik a megengedett mértéken túl, és a falvastagság a kritikus pontokon is megfelel az előírt követelményeknek.
Fontos, hogy a hajlítási sugár többféleképpen értelmezhető. Gyakran a cső középvonalára vonatkozó sugárról beszélünk, de műszaki rajzokon előfordulhat belső vagy külső sugár megadása is. Ezért tervezéskor és gyártáskor pontosan tisztázni kell, melyik értékről van szó. Egy félreértett sugárméret komoly eltérést okozhat a kész alkatrészben.
A minimális érték nem azt jelenti, hogy mindig érdemes ezen a határon tervezni. A minimális sugár inkább technológiai alsó határ. Ha van hely nagyobb ívre, sokszor érdemes nagyobb sugarat választani, mert az kíméletesebb az anyagnak, kisebb falvékonyodást és oválosodást okoz, és általában stabilabb gyártási minőséget eredményez.
Miért veszélyes a túl kicsi hajlítási sugár?
Túl kicsi sugárnál a csőnek rövid szakaszon kell nagy alakváltozást felvennie. A külső íven az anyag erősen megnyúlik. Ez falvékonyodáshoz vezethet, szélsőséges esetben pedig repedést okozhat. A belső íven az anyag összenyomódik, ezért ott ráncosodás vagy anyagfeltorlódás alakulhat ki.
A keresztmetszet is torzulhat. A cső eredetileg kör alakú keresztmetszete hajlítás közben ellipszishez hasonló formát vehet fel, vagyis oválosodhat. Ez bizonyos mértékig természetes, de túl nagy mértékben már áramlástechnikai, illesztési és szilárdsági problémát okozhat.
A túl kicsi sugár tehát egyszerre több hibát hozhat létre: falvékonyodást, repedést, ráncosodást, oválosodást, felületi sérülést és méretpontatlanságot. Ezek nem mindig külön-külön jelentkeznek. Gyakran egymást erősítik: például a túlzott falvékonyodás növeli a repedésveszélyt, az oválosodás pedig rontja az áramlást és a szerkezeti stabilitást.
A csőátmérő szerepe
A cső külső átmérője az egyik alapvető tényező a minimális hajlítási sugár meghatározásánál. Általánosságban minél nagyobb a cső átmérője, annál nagyobb sugárra van szükség ahhoz, hogy a keresztmetszet és a falvastagság elfogadható mértékben változzon.
Ez azért van, mert nagyobb átmérőnél a cső keresztmetszete hajlításkor könnyebben deformálódhat, különösen akkor, ha a falvastagság ehhez képest kicsi. A nagy átmérőjű, vékony falú csövek kifejezetten hajlamosak oválosodásra és ráncosodásra. Ugyanakkor egy kisebb átmérőjű, vastagabb falú cső jóval szorosabb ívet is elviselhet.
A tervezésben ezért gyakran az átmérőhöz viszonyítva gondolkodnak a hajlítási sugárról. Nem mindegy, hogy a sugár a csőátmérő egyszerese, kétszerese, háromszorosa vagy annál nagyobb. Minél kisebb ez az arány, annál kritikusabb a hajlítás.
A falvastagság és az átmérő aránya
A falvastagság legalább olyan fontos, mint az átmérő. Egy vastagabb falú cső jobban ellenáll a keresztmetszeti torzulásnak, és kisebb eséllyel ráncosodik vagy lapul be. Egy vékony falú cső viszont könnyebben veszti el kör keresztmetszetét, és nagyobb technológiai támogatást igényel.
A biztonságos hajlítási sugár szempontjából az átmérő és falvastagság aránya kulcsfontosságú. Egy nagy átmérőjű, vékony falú csövet általában nagyobb sugárral kell hajlítani, vagy speciális szerszámozással, például belső tüskével kell megtámasztani. Egy kisebb átmérőjű, vastag falú cső ezzel szemben stabilabb, de hajlításához nagyobb erőre lehet szükség.
A falvastagságot azért sem szabad alulbecsülni, mert a hajlítás után a külső íven csökkenhet. Ha a kiinduló falvastagság már eleve csak éppen megfelel az üzemi követelményeknek, akkor a hajlítás utáni vékonyodás miatt a kész alkatrész már nem biztos, hogy biztonságos. Nyomástartó vagy terhelt rendszereknél ezért a hajlítás utáni minimális falvastagsággal kell számolni.
Az anyagminőség hatása
A cső anyaga meghatározza, mennyire képes repedés nélkül alakváltozni. A jól alakítható, megfelelő nyúlással rendelkező anyagok kisebb sugárra is hajlíthatók, míg a ridegebb, keményebb vagy nagy szilárdságú anyagok nagyobb sugarat igényelhetnek.
Másképp viselkedik a szénacél, a rozsdamentes acél, az alumínium, a réz, a sárgaréz vagy egy speciális ötvözet. Még azonos anyagcsoporton belül is sokat számít a pontos minőség, a hőkezelési állapot, a gyártási mód és az előzetes hidegalakítás. Egy lágyított állapotú cső általában jobban hajlítható, mint egy keményített vagy hidegen húzott változat.
Ha az anyag nem elég képlékeny, a külső íven repedés jelenhet meg. Ha túl lágy vagy nem megfelelően megtámasztott, a belső íven ráncosodás és keresztmetszeti torzulás lehet erősebb. A biztonságos sugár tehát nem pusztán a geometriából következik, hanem az anyag mechanikai viselkedéséből is.
Hideg hajlítás vagy meleg hajlítás?
A minimális hajlítási sugár attól is függ, milyen technológiával történik a hajlítás. Hideg hajlításnál a csövet szobahőmérsékleten alakítják. Ez sok méret és anyag esetén pontos, gyors és jól ismételhető megoldás, de az anyag alakíthatósága és a szerszámozás nagy szerepet kap.
Meleg hajlításnál az anyag hevítéssel könnyebben alakíthatóvá válik. Ez különösen nagyobb átmérőjű, vastagabb falú vagy nehezebben hajlítható csöveknél lehet előnyös. Az indukciós hajlítás célzottan, kontrollált hőbevitellel alakítja a csövet, és ipari csőíveknél gyakran alkalmazott megoldás.
Ugyanaz a cső más minimális sugárral lehet biztonságosan hajlítható hidegen, mint melegen vagy indukciósan. Ezért a technológiai választás nem utólagos részlet, hanem a tervezési döntés része. Ha a tervezett sugár hidegen túl kicsi lenne, elképzelhető, hogy más hajlítási eljárással még megvalósítható, de ezt előre kell tisztázni.
A belső megtámasztás jelentősége
Vékony falú vagy kis sugarú csövek hajlításánál gyakran szükség van belső megtámasztásra. A mandrel vagy tüske segít megtartani a cső belső keresztmetszetét, csökkenti az oválosodást és mérsékli a belső ívi ráncosodást. Ezzel lehetővé teheti, hogy kisebb sugár mellett is elfogadható minőségű hajlítás készüljön.
Belső megtámasztás nélkül a cső könnyebben belapul vagy gyűrődik, különösen akkor, ha a falvastagság kicsi az átmérőhöz képest. Ezért ugyanaz a minimális sugár más lehet tüskés és tüske nélküli hajlításnál.
A megtámasztás minősége is számít. Nem elég, hogy van mandrel; annak pontos méretűnek, megfelelő helyzetűnek és jó állapotúnak kell lennie. Rosszul beállított belső megtámasztás akár új hibákat is okozhat, például felületi sérülést vagy nem kívánt anyagáramlást.
A szerszámozás pontossága
A biztonságos hajlítási sugár nemcsak a csőtől, hanem a szerszámtól is függ. A hajlítószerszám, a befogószerszám, a nyomószerszám, a simítószerszám és a belső megtámasztás együtt határozza meg, hogyan alakul a cső a hajlítás közben.
Ha a szerszám nem illeszkedik pontosan a cső átmérőjéhez, a cső elcsúszhat, felülete sérülhet, vagy a keresztmetszet kedvezőtlenül torzulhat. Kopott szerszámoknál nagyobb a pontatlanság és a felületi hiba kockázata. Rosszul beállított nyomószerszám túlzott falvékonyodást vagy ráncosodást okozhat.
Ezért a minimális hajlítási sugár nem választható el a gyártó rendelkezésére álló technológiától. Egy jól felszerelt, megfelelő szerszámkészlettel dolgozó műhely kisebb sugarat is biztonságosan tudhat megvalósítani, mint egy általánosabb, kevésbé specializált technológia.
A hajlítási szög is számít
Nem mindegy, hogy 15 fokos, 45 fokos, 90 fokos vagy 180 fokos hajlításról beszélünk. Minél nagyobb a hajlítási szög, annál hosszabb szakaszon és annál jelentősebben érvényesülnek a hajlítási igénybevételek. Egy adott sugár kis szögű hajlításnál még elfogadható lehet, nagyobb szögnél viszont már erősebb falvékonyodást, ráncosodást vagy oválosodást okozhat.
A nagy szögű hajlításoknál a belső íven hosszabb területen jelenhet meg összenyomódás, a külső íven pedig nagyobb összesített nyúlás lép fel. Ez különösen U alakú, 180 fokhoz közeli vagy többszörösen hajlított alkatrészeknél fontos.
Több hajlítás egy csőalkatrészen belül tovább bonyolítja a helyzetet. A hajlítások egymáshoz közeli elhelyezése, a köztük lévő egyenes szakasz hossza és a cső befoghatósága mind befolyásolja, milyen sugár gyártható biztonságosan.
Visszarugózás és méretpontosság
A cső hajlítás után részben visszarugózik. Ez azt jelenti, hogy a terhelés megszűnése után az anyag kismértékben vissza akar térni eredeti állapotához. A visszarugózás mértéke függ az anyagtól, a falvastagságtól, a sugártól, a hajlítási szögtől és a technológiától.
Kisebb hajlítási sugárnál és nagyobb szilárdságú anyagoknál a visszarugózás pontos kezelése különösen fontos. Ha ezt nem veszik figyelembe, a kész alkatrész szöge vagy geometriája eltérhet a tervezettől. A minimális sugár tehát nem csak alakíthatósági, hanem méretpontossági kérdés is.
A gyártásban ezt túl- vagy aláhajlítással, próbabeállítással és gépi korrekcióval lehet kezelni. Tervezéskor azonban tudni kell, hogy egy határérték közeli hajlításnál a mérettartás nehezebb lehet, mint egy nagyobb sugarú, kíméletesebb ívnél.
A cső funkciója határozza meg a kockázatot
A biztonságos minimális hajlítási sugár mindig a cső funkciójához kötődik. Egy dekorációs csőelem esetén a legfontosabb lehet a forma és a látvány. Egy szerkezeti csőnél a teherbírás és merevség számít. Egy csővezetékben az áramlás, nyomásállóság és tömörség a döntő.
Nyomástartó rendszereknél szigorúbb követelményeket kell alkalmazni. A falvékonyodás, oválosodás és repedésveszély nem léphet túl megengedett határokat. Itt a minimális sugár meghatározása nem lehet pusztán tapasztalati döntés, hanem számításon, szabványon, gyártói tapasztalaton és ellenőrzésen kell alapulnia.
Alacsony terhelésű, nem nyomástartó, nem kritikus alkatrészeknél nagyobb mozgástér lehet, de még ilyenkor is fontos a gyárthatóság és az ismételhetőség. Ha a sugár túl kicsi, a selejtarány nőhet, és a darabok minősége ingadozhat.
Áramlástechnikai szempontok
Ha a csőben közeg áramlik, a hajlítási sugár az áramlásra is hatással van. Egy túl szoros ív nagyobb helyi ellenállást, nyomásveszteséget és turbulenciát okozhat. Ha ehhez oválosodás vagy belső ívi ráncosodás is társul, az áramlási viszonyok tovább romolhatnak.
Nagyobb sugárnál az áramlás általában kedvezőbb, mert a közeg kevésbé hirtelen kényszerül irányváltásra. Ez különösen fontos nagy sebességű, viszkózus, szemcsés vagy érzékeny technológiai közegek esetén. Mérőműszerek, szelepek, hőcserélők vagy szivattyúk környezetében a hajlítás geometriája befolyásolhatja a teljes rendszer működését.
Ezért áramló közeget szállító rendszereknél a minimális hajlítási sugár nem csak gyárthatósági kérdés. Hidraulikai, pneumatikai vagy technológiai méretezési szempont is.
Hegesztés, illesztés és szerelhetőség
A hajlított csőalkatrésznek gyakran csatlakoznia kell más elemekhez: hegesztett kötésekhez, karimákhoz, fittingekhez, bilincsekhez, gépi befogásokhoz vagy tartószerkezetekhez. Ha a hajlítási sugár túl kicsi, a csővégek helyzete, a csatlakozási távolságok és az egyenes szakaszok hossza is problémássá válhat.
Sok esetben a hajlítás előtt vagy után szükséges egy minimális egyenes szakasz a befogáshoz, hegesztéshez vagy illesztéshez. Ha a hajlítás túl közel kerül a csővéghez, a gyártás és szerelés nehezebb lesz. Ezért a minimális hajlítási sugár mellett a minimális egyenes szakaszokat is tervezni kell.
A túl szoros ív hegesztésnél is gondot okozhat, ha a csővég geometriai torzulása miatt nem megfelelő az illeszkedés. Pontos rendszereknél ezért a hajlítási sugár, a csővégek pozíciója és az illesztési tűrések együtt kezelendők.
Szabványok és gyártói ajánlások
Sok iparágban a minimális hajlítási sugarat szabványok, tervezési előírások vagy gyártói ajánlások határozzák meg. Ezek figyelembe vehetik az anyagminőséget, falvastagságot, átmérőt, nyomásfokozatot és felhasználási területet.
Ha ilyen előírás rendelkezésre áll, mindig abból kell kiindulni. Általános ökölszabályok hasznosak lehetnek előzetes tervezésnél, de nem helyettesítik a konkrét szabványt vagy technológiai egyeztetést. Kritikus alkatrészeknél különösen veszélyes pusztán tapasztalati értékekre hagyatkozni.
A gyártói ajánlások azért is fontosak, mert a hajlíthatóság nem csak elméleti kérdés. A rendelkezésre álló gép, szerszámkészlet és technológiai tapasztalat meghatározza, milyen minőségben lehet megvalósítani az adott sugarat.
Próbahajlítás és minőségellenőrzés
Határértékhez közeli hajlításnál próbahajlításra lehet szükség. Ez különösen igaz új anyag, új csőméret, szoros sugár, nagy szög vagy szigorú tűrés esetén. A próbadarab megmutatja, mekkora oválosodás, falvékonyodás, ráncosodás vagy visszarugózás várható.
A próbahajlítás után nem elég csak a geometriát ellenőrizni. Meg kell vizsgálni a külső ív falvastagságát, a belső ív simaságát, a keresztmetszet alakját, a csővégek pozícióját és szükség esetén a felület repedésmentességét is. Kritikus alkalmazásoknál dokumentált mérésre vagy roncsolásmentes vizsgálatra is szükség lehet.
A minimális sugár akkor tekinthető biztonságosnak, ha nemcsak egyszer sikerül meghajlítani a csövet, hanem a folyamat ismételhetően, stabil minőségben hozza az elvárt eredményt.
Mikor érdemes nagyobb sugarat választani?
Ha a beépítési hely engedi, sok esetben érdemes nagyobb hajlítási sugarat választani, mint a technológiai minimum. Nagyobb sugár mellett kisebb a falvékonyodás, kisebb az oválosodás, kisebb a ráncosodási kockázat, és általában könnyebb tartani a minőséget.
Nagyobb sugár áramlástechnikai szempontból is kedvezőbb lehet, mert kisebb az irányváltás okozta ellenállás. Szerkezeti szempontból is kíméletesebb, mert kevésbé koncentrálja az alakváltozást és a feszültségeket.
A túlzottan nagy sugár természetesen helyigényt növelhet, és nem mindig fér el. A jó tervezés ezért kompromisszum: olyan sugarat kell választani, amely gyártható, biztonságos, illeszkedik a funkcióhoz, és nem okoz felesleges beépítési problémát.
Gyakori tervezési hibák
Az egyik leggyakoribb hiba, hogy a tervező túl kicsi sugarat ad meg pusztán helytakarékossági okból, anélkül hogy ellenőrizné a gyárthatóságot. A másik, hogy csak az átmérővel számol, de nem veszi figyelembe a falvastagságot és az anyagminőséget.
Gyakori probléma az is, hogy a rajzon nincs egyértelműen megadva, melyik sugárról van szó: belső, külső vagy középvonalas értékről. Ez félreértést okozhat gyártáskor. Szintén gond lehet, ha nincs megadva az elfogadható oválosodás, falvékonyodás vagy belső ráncosodás határa, pedig a cső funkciója ezt indokolná.
A minimális egyenes szakaszok kihagyása szintén tipikus hiba. A csövet be kell fogni, hajlítani kell, majd gyakran hegeszteni vagy illeszteni is kell. Ha a hajlítás túl közel kerül a csővéghez, a gyártás technológiailag nehézzé vagy pontatlanná válhat.
Összegzés
A minimális hajlítási sugár csőalkatrészeknél nem egyszerű geometriai adat, hanem a gyárthatóság és üzembiztonság egyik alapvető feltétele. A biztonságos érték függ a cső átmérőjétől, falvastagságától, anyagminőségétől, a hajlítási technológiától, a szerszámozástól, a hajlítási szögtől, a tűrésektől és a cső későbbi funkciójától.
Túl kis sugár esetén nő a falvékonyodás, repedés, oválosodás és belső ívi ráncosodás veszélye. A cső elveszítheti nyomásállóságát, áramlástechnikai megfelelőségét, illeszthetőségét vagy szerkezeti tartalékát. Ezért a minimális sugárral csak akkor szabad tervezni, ha a technológia és a minőségellenőrzés is igazolja, hogy a kész darab megfelel.
A jó tervezés nem a lehető legkisebb ívet keresi, hanem a biztonságosan gyártható, funkcionálisan megfelelő és hosszú távon megbízható geometriát. Ha van hely nagyobb sugárra, az gyakran jobb műszaki döntés. Ha pedig szoros ívre van szükség, akkor az anyag, falvastagság, technológia és ellenőrzés összehangolása elengedhetetlen.
